浅谈光端机在广电传输中的多种应用

　　新闻中心技术系统应采用全数字方案。视/音频输入信号由传输系统提供，转播主信号全部为SDI信号(嵌入音频)或视/音频信号，经解嵌或A/D转换后，分配到录像区、视/音频分配矩阵和硬盘网络系统。这些信号的切换和调度管理，由新闻中心的数字视频矩阵和模拟矩阵负责，然后按照不同的要求，可以直接以SDI信号传输给发射台或者经MPEG-2压缩编码后分插到SDH环网传输到省台。

　　传输设备

　　传输设备以SDI光端机为主，根据实际情况选用数字方式传输的视/音频光端机。通过SDI平台传送数字信号，与模拟信号以行同步前沿为基准不同，它是以串行数据流中的时钟周期为基准，同步锁相也是与时钟进行锁定。这样，只要接收机能够锁定输入信号，则可以恢复信号。对于较低频率的抖动，在幅度较大时，仍然不会影响分离数据;随着抖动频率升高，接收机对抖动所允许的值变小，接收信号就会失锁。如果恢复数据使用的是无抖动的时钟，只要抖动不超过接收机检测电路的临界值范围，即使在“眼睛”的开合度极小的情况下，也可能完善地再生数据。另外，由于不需要传送同步信息，可以在视频的行、场消隐区传送大量的数据信息，如EAV和SAV的同步字、EDH和TRS等。现在广泛采用的方法是：根据时分复用原理，将数字音频信号按多工复用方式插入串行数字视频信号的行消隐区。这样，不仅可以节省音频通道，简化系统连线和通路结构，而且能够保证视频和音频的完全同步，消除延时影响。

　　在解嵌方面，SDI数字视频信号(含嵌入音频)串行数据流的辅助数据区放置了嵌入音频，它的好处是：除了用一根电缆传输视/音频可以简化网路外，还解决了唇音问题。首先，在视频输入板上解嵌出视频数据流，经过处理进入压缩编码板，经运动估算去除空间冗余度，编码去除时间冗余度，最后用变字长编码去除样本冗余度编码成MPEG-2格式的视频基本码流，经打包器打包成视频PES流。同样，在视频输入板上解嵌出音频数据流进入音频编码模块，经过处理，按MPEG-1LayerII格式压缩编码成音频基本码流，再经打包器打包成音频PES流。打包的视/音频PES流在传输流复用器里加空包和插入与复用有关的节目时钟参考信息，复接成34Mb/sG.703的传送码流(TS)。34Mb/s传输码流经编码器的G.703接口输出到SDH环网。

　　微波传输

　　微波站→制作中心→演播厅→发射台，传输系统的设计和安装直接影响到信号的传输质量。目前传输系统设备大部分都是数字产品。

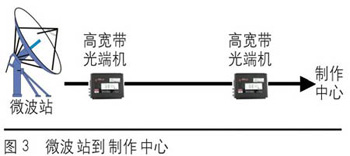

　　微波站到制作中心之间的信号传输采用高宽带视频传输光端机(如图3)。

　　图3
