银行全数字化视频监控解决方案

 　　该银行位于广州市中心，是其在广东省的总部，银行占据一幢大楼，地上八层，地下一层，规模较大。考虑到为银行总部，所涉及的财务、人员、场所等监控点管理规模大，且为方便以后对各支行、分行统一管理，因此采用先进的数字化监控系统。通过全数字化系统结构，保证视频监控系统的先进性和高效性，通过对银行大楼的柜台、ATM、营业大厅、办公区域、电梯等场所，及未来对各网点进行实时视频监控、统一管理、随时调用，并能与防盗报警系统、门禁系统等产生联动，有效的预防各类案件的发生，为日后的事件取证提供一个有力的依据。另外，视频监控系统在满足可靠性和安全性要求的同时，还需具有故障检测、系统恢复等功能;在安全性方面，充分考虑在网络环境下视频信息传输和存储的安全，避免系统遭到恶意攻击和图像信息被非法提取。

　　监控系统的组成

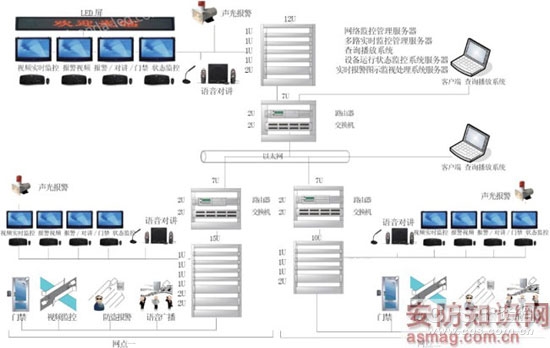

　　系统采用网络集成化架构，利用计算机网络和数字视频技术，针对银行联网特点，运用数字视频压缩算法、数据流多进程管理、模块化架构、数据存储管理以及多介质远程网络传输处理等技术，提供全数字化银行监控系统整体解决方案，实现银行柜台、ATM自助银行、办公场所、各支行等网点的内控管理与外部安保防范的统一监控与综合管理，形成一套具有高度集成化的视频系统管理平台——可集成数字视频存储、处理、录像资料归档，音视频实时监控、网络管理、用户管理，相关业务流程控制，远程维护，门禁系统，防盗报警系统，语音广播等，形成具有高度集成化的视频系统管理平台(图1)。


　　视频监控点的设计

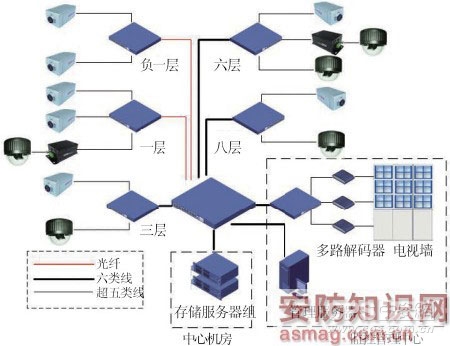

　　视频监控点的搭建要求“全面缜密，互联互通”。银行监控的布点非常多，且各自的需求不同，因此，在方案的建设中按不同需求配置不同类型和数目的网络摄像机(图2)。


　　图2 监控系统示意图

　　柜台交易

　　柜台交易要求监控业务交易过程和人员活动情况，并要求清晰观察、区分、辨认现金票面情况及顾客脸部特征，为可能出现的交易纠纷及其它经济犯罪活动提供录像资料及法律依据，对系统的稳定性、安全性要求较高，同时须确保录像的质量，要求长时间录像及保存，方便检索，所以在柜台内外安装具有高线数、支持逆光补偿的高清网络摄像机。

　　这里采用的高清网络摄像机有120万、200万和500万三个选型，高清晰度画质，支持逆光补偿和双码流技术，采用H.264先进视频压缩格式，可实现语音对讲、监听和广播。

　　ATM机

　　随着银行ATM数量的不断增多和使用范围的扩大，ATM纠纷案件以及ATM金融犯罪也日益增多，各种破坏ATM的恶性事件时有发生。对ATM的监控要求24小时都能获取清晰图像，包括客户脸部特征、ATM机出钞口情况、客户行为情况，能对客户行为进行智能分析、动态侦测、报警等，因此，采用安装具有智能分析功能、支持动态侦测、报警的高清网络摄像机。

　　此处采用120万高清增强型网络摄像机，支持动态侦测，支持1路报警输入、1路报警输出，可实现语音对讲、监听、广播，超低照度，自动彩转黑，自动感红外，支持双码流传输，实现对ATM自助银行的有效监控。

　　营业大厅

　　营业大厅范围较宽，室内外光线反差大，容易形成逆光拍摄;且人多而杂，当发生意外或发现可疑事件时能对细节进行局部放大，为日后取证提供重要依据。因此采用宽动态、高解像度、高缩放倍数的网络摄像机或高速智能球，保证优质平衡的图像质量和回放效果。

　　这里主要采用宽动态网络摄像机，宽动态120DB，600电视线，支持背光补偿，超低照度，自动彩转黑，自动感红外，支持报警输入和输出，实现对大厅的有效监控。

　　重要岗位

　　对于一些重要岗位，如金库、银行外围监控，要求能实现日夜监控，则采用优质的日夜型网络摄像机或红外网络摄像机，当发生盗窃事件时，能清楚查看犯罪嫌疑人的外貌特征。

　　此处以高清红外网络摄像机为主，采用1/2.5"高性能逐行扫描CMOS，红外距离50米，自动彩转黑，自动感红外，支持移动侦测、探头、遮挡等报警功能，支持IE浏览，可实现语音对讲、监听、广播等，有效监视重要岗位的人物活动情况。

　　办公区

　　银行办公区及电梯内部主要用以监控人员活动情况，技术功能要求相对较低，可根据不同的方位安装网络半球或网络摄像机。这里主要以日夜型网络摄像机为主，低照度，自动彩转黑，采用1/3"SonyCCD和H.264视频压缩技术，画质好，支持语音、报警等功能。

　　传输线路

　　由于该系统为全数字视频监控系统，网络带宽成为主要需解决的问题。除了前端的摄像设备全采用双码流网络摄像机来节省带宽资源的占用外，后端也采用支持存储阵列的存储管理服务器进行存储，一定程度上解决了带宽限制问题。

　　虽然前后端对网络带宽进行了部分解决，传输线路本身才是重中之重。在传输上采用光纤与双绞线为主要传输介质，其具有容量大、传输距离远、抗干扰性强等特点，带宽可达到数G以上，核心、接入网络交换机组成二层交换网络，架构起监控专用传输系统。

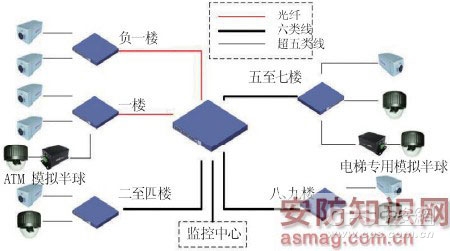

　　根据传输介质的特性，建设的视频监控传输系统主要由两部分组成，一部分是前端监控摄像机到接入层交换机的接入传输链路，主要采用超五类双绞线作为传输介质;另一部分是网络主干传输链路，此部分采用四芯室内多模光缆和六类网络作为传输介质(图3)，建成视频监控专用的视频传输网络确保图像信息清晰稳定、视频数据的无阻塞、无延迟，达到视频图像资源共享的要求。


　　视频监控中心

　　银行大厦监控中心设置在大楼三层，监控中心是监控前端信息集中和管理的信息平台，可管理所有前端设备和所有后端设备，对所有数字图像资源进行集中管理和统一分配，满足利用“共享平台”协同监控的需求。

　　监控中心设备配置

　　监控中心核心设备由电视墙、网络监控管理服务器、多路视频解码器、存储管理服务器等组成。

　　·监看、管理方面：配置1台网络监控管理服务器，通过网络监控中心管理平台完成对整个视频监控系统的管理，对摄像机参数、视频参数、录像存储、录像资料归档等进行管理，对不同级别的管理人员分配管理、登录、浏览、录像及控制等权限的管理，对多路视频解码器的配置管理等;

　　·存储方面：配置3台存储管理服务器存储一楼和负一楼的监控录像，同时配置1台录像服务器存储其他监控录像。

　　网络监控管理服务器

　　银行监控一般具有摄像机数量多，视频图像存储时间长，存储容量大的特点，采用网络监控管理服务器，通过IP网络实现监控视频接入、浏览、存储、回放、管理等功能，在布线、监控点部署、视频传输、可扩展性及可管理性等方面都具有DVR无可比拟的优势。

　　·多画面和全屏监视：可连接、管理所有前后端设备，单屏可同时对16 路音视频进行监控，同时可以设置1、4、8、9、16画面切换，支持1、4、9、16轮巡显示;可全屏显示;图像格式，主码流：CIF，QCIF，D1，HD720P，UXGA;子码流：CIF、QCIF;

　　·告警功能、语音对讲：移动侦测/探头报警，联动报警;探头报警触发摄像机云台转动、控制照明等设备;支持自动对报警摄像机连续的电子抓拍，支持布防工作根据时间策略自动执行;每路摄像机都可以实现全双工语音传输、对讲、监听及多路广播;

　　·录像、查询、回放：支持手动/定时/位移侦测/报警录像，支持定时/位移侦测/报警根据时间策略自动运行，支持多盘符录像，支持音视频同步回放、指定回放、远程回放;

　　·存储管理：支持录像硬盘容量管理，文件备份管理，硬盘数据饱和时产生告警提示;

　　·远程数据传输及远程主机配置：将指定的设备数据传输到指定的存储服务器，并且可以远程配置存储服务器的报警与录像配置及控制定时录像、定时布防开关;

　　·视频码流转发与合并：把前端设备的音视频码流转发到转发服务器上，减少直接访问前端设备的用户数，不会因网络带宽原因而造成传输线路堵塞。

　　系统作用

　　·可实现24小时不间断实时监控录像，电视墙上的每个监视器都可以通过控制显示任一摄像机的监控情况，对现场的每个部位进行有效地监控;

　　·总部通过远程视频监控系统，可对各网点员工的工作态度、质量、办理业务等过程中的行为实施有效监督，也可为工作过程中的争议提供重要证据;

　　·在总行及分行监控中心可对实时的图像进行录制，并通过网络对各网点的录像资料进行远程调用，领导可在办公室通过授权使用客户端软件或IE浏览器对各网点进行监控;

　　·能与门禁、防盗报警设备联动，监控中心通过电子地图、联动图像等方式通知值班保安，做出快速地反应;

　　·系统基于开放标准接口，具有强大的扩充能力，能随时根据需要方便地扩充系统，并可接入现有可用的外围设备;

　　·无线接入功能：在保证系统网络安全的同时，可进行3G接入，实现远程移动视频监控。
