裸铜线、镀锡铜线、铜包铝线及其区分铜包铝线构成与区别

　　（作者：廖孝彪 广州市宇洪电线电缆实业有限公司）


　　安防线缆生产中常会用到裸铜线、镀锡铜线、铜包铝线，它们可用于编织同轴电缆、屏蔽护套线的屏蔽网。

　　裸铜线就是用纯铜杆拉丝而成的铜线，质料单一，表里皆铜金属，外观看过去为黄色，且因铜纯度的高低使颜色有深有浅。物理性能上，裸铜线材质柔软，导电性能优良。

　　镀锡铜线的工艺比裸铜线稍稍复杂些，将纯铜杆拉成丝后再用热镀锡工艺在铜丝表面镀上薄薄的一层锡就成了镀锡铜线。这种线外观为银色，因为锡是银色金属的缘故。镀锡铜线，材质比较柔软，导电性能良好，与裸铜线相比，其耐蚀性、抗氧化性能更强，可大大延长弱电线缆的使用寿命。

　　铜包铝线采用包覆焊接制造技术，将铜带同心地包覆在铝杆芯线的外表面，并使铜层和芯线之间形成牢固的原子间的冶金结合，使两种不同的金属材料结合成为不可分割的整体，可以象加工单一金属丝那样作拉拔和退火处理，拉拔过程中铜和铝同比例地变径，铜层体积比则保持相对恒定不变。铜包铝线重量很轻，外观上也呈现黄色，但相较前两者，导电性能差许多，柔韧度不够，易折断，耐蚀性、抗氧化性能也比较低。如果铜包铝生产工艺控制不好，那么铜包铝成品很可能在短时间内成为一堆废品。

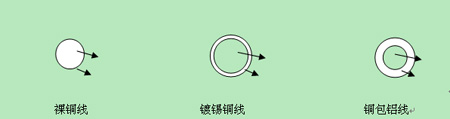

　　三种线材料结构示意图如下：


　　裸铜线、镀锡铜线、铜包铝线被广泛用于编织屏蔽网，因材料差异，导致弱电线缆市场鱼龙混杂。铜包铝线与裸铜线外观颜色相同，初看之下，很难区别，具有极大的迷惑性。各种编织网材料孰优孰劣，也让广大工程商朋友感到困惑，无从鉴别。下面就为大家介绍一些区分裸铜线、镀锡铜线以及铜包铝线的常规方法。以视频线SYV75-5编织网为检测对象，可采用以下方法：

　　1、目测外观。剥去视频线外被，可迅速把镀锡铜线从三种线材料中识别出来，因为只有镀锡铜线为银色，另外两种皆为黄色。接下来垂直整齐切下一段视频线，看编织网截面，如果为黄色，即为裸铜线；如果为白色，即为铜包铝线。三种编织网的用线材料于是区分开来。

　　2、用工具发刮擦视频线编织网表面，镀锡铜网刮擦后显现黄色，裸铜网仍是黄色，而铜包铝网则出现雪花点白色。将视频线编织网置于水泥地面上磨擦也能得到同样效果。

　　3、过火测试。将视频线编织网拆散开，拨向一侧，接近火焰，如果灼烧后形成球珠状物体的即为铜料；如果金属丝灼烧后变白，且下垂用手碰触即碎的为铜包铝网。

　　此外，用天平称重，用专业电工检测设备检测编织网的电阻率，或用老化设备检测编织网的抗氧化性能，都是检测编织网材料的好方法。

　　通过以上介绍，我们可发现裸铜线与镀锡铜线都是编织屏蔽网的好材料，在抗氧化方面，镀锡铜线表现更优。造价上，因锡价较高，导致镀锡铜线成本高于裸铜线，铝价很低，因此铜包铝线成本最低，得以因其低价优势占据低端线缆市场。而且铜包铝编织网与裸铜网较难分辨，市场上经常被以次充好，因铜包铝线抗氧化性能低，易腐烂，结果致使工程频繁返工，造成巨大损失。在高端线缆市场，镀锡铜线则是生产品牌线缆的首选。
