关于危化品区域综合监管的实现方式

　　3.1 系统架构

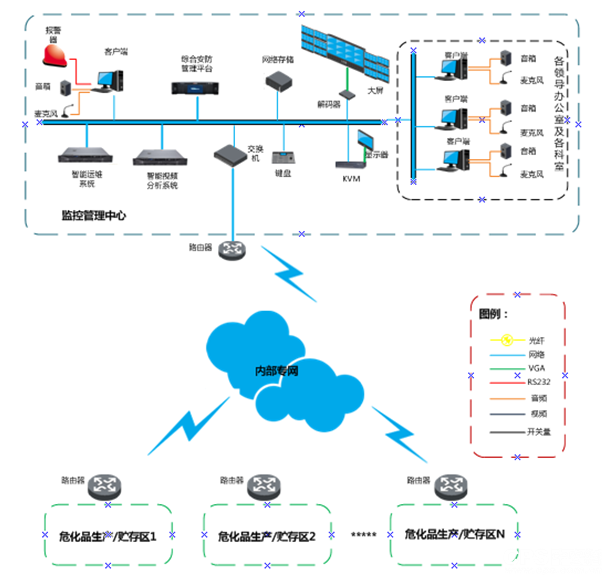

　　图 3 系统联网总拓扑图

　　该联网系统共分成现场安防系统和监控指挥中心两个层次。监控指挥中心主要完成所辖区内所有区域本地监控中心视频监控系统的接入、存储、展示及集中控制。

　　3.2 现场安防监控方案

　　系统主要由视频监控系统、周界报警系统、火灾报警系统、门禁系统、动环采集系统、出入口车辆控制系统、停车场管理系统、电子巡更系统、程控调度电话/扩音广播系统组成。

　　图 4安防系统图

　　现场监控系统负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能。

　　视频监控系统实时监视整个区域，报警系统用于防护区域警情的检测与防范，门禁系统控制办公楼、宿舍、仓库、公共场馆等各建筑物各出入口，各个系统互相补充，共同形成园区的安全屏障。

　　3.4.1 视频监控系统

　　3.4.1.1 系统组成

　　图 5视频监控系统

　　3.4.1.2 前端摄像机选型

　　Ø 防爆性

　　化工厂、化学品贮藏区域等高危区域具有易燃易爆的特性，包括在正常温度下，会挥发出大量易燃易爆蒸气，场区空气中的气体达到一定浓度遇明火都会引起爆炸。国家规定天然气、石油、柴油、火药、炸药等100米 范围内不能有明火，而普通监控摄像机非防爆，且摄像机电路易短路，致使明火，因此不允许此环境使用。并且根据摄像机防爆级别不同，应严格依据等级配备，禁止低级别应用于高端场合。因此前端系统和传输产品均有严格的防爆要求。

　　图 6防爆摄像机

　　Ø 高性能和高清晰度

　　对于危化品生产、储存区，要求布设的监控摄像机能高清显示企业危化品生产储存的全过程，能识别不同危化品储存细节特征，因此要求产品的清晰度高，具有高画质录像功能。

　　Ø 热成像系统

　　通过大华完整的热成像系统，能实现重点危险品泄露的精准监测、报警，并能对高低温超限进行实时报警。
