优特普UTP7524GE-MX产品评测
网电速联 “黄金组合4+1”全千兆模块化汇聚交换机
【CPS中安网 cps.com.cn】在安防视频监控系统中，随着网络高清的普及，大家已经从这股高清网络化的大潮中获得了实实在在的好处，图像更清晰了，组网也更方便了。但高清化和网络化给数据传输带来的问题却影响到整个行业的发展，也成为了视频监控系统目前所面临的主要挑战之一。
问题的表现主要在两个方面。一是现有的网络视频监控系统大都由传统安防工程商凭借着旧有模拟系统安装经验和网络工程的初步认识来布设网络视频监控系统，然而模拟监控的传输模式和网络监控的传输模式之间具有巨大的差异性，让工程人员头疼不已;二是网络监控需要的网络传输需求和传统IT组网的需求之间也存在巨大差异， 比如高清网络监控需要高性能交换机，而普通交换机的视频传输带宽不足或者交换机处理能力不够等造成一系列麻烦，导致网络视频信号的丢包，视频传输不流畅等现象，因此我们需要端口带宽，背板带宽等必须足够强大，以满足网络高清视频流传输的不卡、不断、高实时的需要;再如高清网络监控需要更加符合监控行业特点，在监控项目工程中，摄像机的点位往往是不规则的，远近各不相同，所以不仅需要交换机必须具有电口和光口相结合功能，还需要大小产品相组合应用来适应工程需求;还有高清网络监控工程在环境上的要求等等，这些都给今天的工程人员带来前所未有的困扰。
优特普公司利用自身跨界模拟和数字的技术优势和对安防行业十年经验为大家推出的一款重量级产品优特普网电速联全千兆模块化汇聚交换机UTP7524GE-MX，它既考虑到传统模拟系统和新网络系统，又考虑到了安防监控的行业特征，针对百路级别的工程项目堪称完美的产品方案以及更加贴近工程实际应用的黄金组合4+1方案都非常值得大家认识了解。
作为一款汇聚型交换机，UTP7524GE-MX的58G超大背板带宽和24+4全千兆端口保证了这款设备优秀的组网能力和视频信号汇聚能力，同时还具备了网络存储、视频上墙、视频分析、备份存储等多业务动能。
这款设备到底怎么样?接下来开始对这款产品进行全面的评测。先来看看这款产品的设计特色。
这款交换机在端口设计上有一个非常独特而又实用的创新：可插拔。具体来说，交换机24个下联端口设计成为三个可插拔的模块，端口模块有光口、电口和光电混合端口三种类型。有人说，这种设计岂不是让交换机反而变得更为复杂了?
非也，这种别出心裁的设计事实上具备很多优点。
首先，节省用户成本：一般来说，监控工程现场都会根据实际工程距离配备光、电两种传输设备。而光、电端口模块可选择的设计有效节省了设备的数量。一台交换机即可汇聚光、电信号;
其次，维护简单：设备故障是工程商用户非常头疼的事情，对于端口非常多的交换机来说，因为某一个端口出现故障而更换正太机器显然是非常不划算的事情，端口可插拔设计能够在万一出现设备故障时将这种损失降到最低;
第三，美观：由于端口模块的存在，无论是网线或者光纤都能直接接入交换机，无需多余的转换设备以及线材，对于保持机房和机柜整齐美观来说非常有效。
二：光、电可替换端口模块
光口模块 电口模块
对于大家比较关心的端口模块，目前UTP7524GE-MX仅提供两种： 光口*8模块和电口*8模块，后续还将推出光、电混合模块。
光、电模块端口均为千兆口，电口传输距离是100m，光口传输距离根据搭配使用的SFP光模块能达到20-120km不等。这些端口的带宽均为1000M。用户在使用中根据实际工程的传输需求自由搭配模块类型，能够最大化利用交换机的汇聚性能。
三：滤波电源接口设计
通过图示可以看出UTP7524GE-MX与市场上常见的交换机电源接口的明显区别。常规交换机一般采用塑料电源接口，这种接口虽然价格低廉，能够降低设备的生产成本，但是不能对电源输入进行滤波处理，在使用的时候可能造成电路产生大量谐波电流的状况，这种隐患不免令人担忧。
交换机UTP7524GE-MX基于安防专用的定位，为了避免这种隐患，采用更加专业和严谨的滤波接口设计，使设备能够对市电进行滤波，保证输入电源纹波的稳定，对电源输入降噪，保证设备供电的稳定性。
四：冗余电源设计
又一个保证电源供电稳定的设计，可见优特普在产品设计上对于稳定的重视。UTP7524GE-MX在冗余电源结构下正常工作时，两个电源均承担一半的供电负载;如果其中一个电源出现了故障，另一个电源将会马上承担所有的供电负载。
这种冗余电源设计让设备在正常工作时，两个电源都处在低负荷工作状态，能够保证电源的使用寿命;而在电源出现故障时也能保证交换机的连续、正常运行，对于机器的稳定性来说非常必要。
这是一个非常容易被忽视却非常实用的细节设计。监控机房的一般状态是设备成排成列，同轴线、网线、光纤、电源线等各种线材盘综错杂，就算机房再整齐，茫茫线海中的电源线稍有差池便有被无意拔出之虞，而UTP7524GE-MX接口锁扣设计极大限度降低了这种意外发生的可能性。
怎么样，已经被这些全新围绕用户考虑的设计细节心动了吗?我们再来看看这款产品的工业品质怎么样!
一、工业级交换芯片
芯片的选择直接决定了交换机的核心性能， 相对来说，很多交换机厂商为了节省成本，采用一些价格低廉，但是性能一般得不到保障的低端交换芯片。这样做的结果是，设备在处理大量交换数据时，可能会出现视频丢包，传输不流畅等现象。这种现象一旦出现，不仅会影响用户的监控效果，还会造成整个系统工程的质量，增加后期维护成本。
UTP7524GE-MX采用的是美国进口Marvell交换芯片。该Marvell芯片主要定位是工业级交换机芯片，拥有低功耗、高性能等优势，目前广泛被中兴、华为、思科等品牌工业级交换机采用。对于一款定位于安防监控应用的交换机来说，采用工业级别的芯片无疑让交换机的品质更具说服力。
二、镀金PCB板
为了保证产品品质， UTP7524GE-MX选用了镀金PCB板。镀金板虽然没有镀锡板容易焊接，但是却能够有效防止氧化，提高线路工作的稳定性，也提高产品的使用寿命，降低工程维护成本。这对于镀锡PCB板来说会具备很多优势，毕竟随着IC 的集成度越来越高、IC脚越多越密，垂直喷锡工艺很难将成细的焊盘吹平整，给SMT的贴装带来难度;而且喷锡板的待用寿命比镀金板也较短。
三、国际领先电源
电源虽然对设备的工作性能几乎没有影响，但却是保证交换机工作稳定的最关键因素，高品质交换机在电源的选择上绝对不容马虎。
UTP7524GE-MX的电源采用的是长城计算机电源。这个品牌的电源向来以性能稳定，效率高等优势立足于国际市场，而其价格较为昂贵的特点也注定一般只被华为、H3C、思科等国际领先的交换机厂家的高端交换机产品采用。当然，以增加成本为代价，杜绝纹波大、供电不稳定等弊端也是优特普毫不犹豫的选择。
设备防雷一直是用户在工程中非常头疼的问题，虽然防雷器的使用能够很大程度上减轻雷击给设备带来的损坏，但是设备本身的防雷能力依然显得非常重要。UTP7524GE-MX出于安防专用的定位，考虑到设备在各种环境中使用可能面临的威胁，引入了专业的内置防雷技术，支持业界领先的3级(执行标准：IEC61000-4-5)业务端口防雷能力，并可达到4KV防雷标准。相比市面上交换机普遍只能达到二级防雷2KV标准，这是一个非常大的提升，给交换机用户的使用多了一层安全保障，也让用户更加放心。
作为一款专为安防监控而设计的汇聚型交换机，UTP7524GE-MX不仅具备出色的硬件，软件方便同样非常出彩，接下来看看这款交换机的软件功能如何吧!
一、web页管理界面
UTP7524GE-MX为系统管理配备了一个风格简洁的web管理页面。考虑到实际应用时管理者的使用需求，管理界面设计元素非常精简，分别由柱状图显示交换机的使用情况和小图标显示各个端口的实时运行状态。这种简单明了的界面避免了常规交换机需要通过命令行进行复杂操作的麻烦，对视频监控工程人员的技术要求也相应更低，对维护人员来说极为便利。

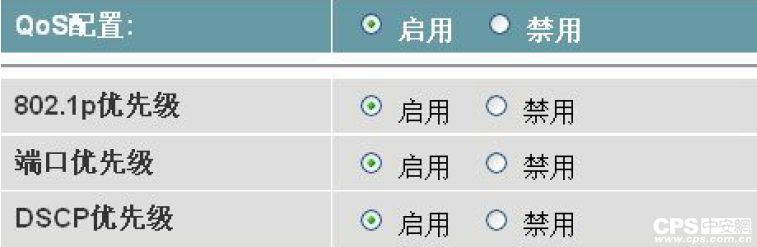

二、多种优先级模式
UTP7524GE-MX支持基于端口、基于IEEE 802.1p和基于DSCP三种优先级模式的QoS策略。优先级模式的作用是实现对不同业务数据进行分类，确保对带宽和时延敏感的网络应用能够优先传输，保障传输的顺畅，比如视频、VoIP。

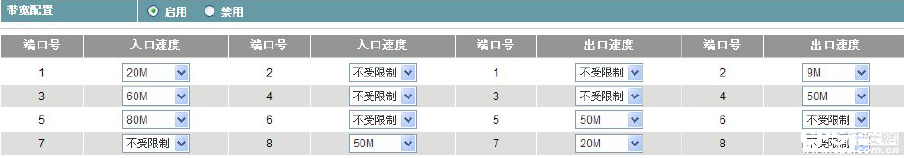

三、带宽控制功能
UTP7524GE-MX还支持端口限速功能，设备可以对出/入端口的数据流进行64Kbps-1000Mbps的速率限制。这个功能能够有效防止网络带宽被过度占用，用户可以根据端口带宽的实际需要，合理分配器带宽资源，维持系统稳定运行。
前文提到过，UTP7524GE-MX能够组网实现百路级别的安防监控传输系统中，这个传输系统又有什么优点呢?能给我们带来什么跟好的组网方案呢?
UTP7524GE-MX除了自身性能出众，更可以组网实现百路级别的网络高清传输方案。该方案以100路左右为一模组单位，每单位主要通过安防专用的全千兆模块化汇聚管理网络交换机与4路/8路/16路/24路接入PoE交换机进行搭配组合，完成网络高清监控信号、PoE电源的长距离接入传输与汇聚管理。这样做不仅充分集合了“网电速联”网络各层交换机的优势，使传输系统匹配度和兼容性以及环境适应能力大大提升。同时，模组化的方案进一步把复杂工程设计简单化，当遇到几百上千路的跨区域的监控项目，除了增加核心交换机，剩下的就是模组化的复制了，非常简单。
除了上述的系统方案，我们还提供一个更加贴近工程实际应用的“黄金组合4+1”组合方案。
我们把它简称为五件套。 “4+1”就是一台核心交换机加上4种规格的接入类的交换机。利用黄金组合4+1，安防工程商朋友们能够把工程设计做的非常轻松简单。监控工程在模拟向IP化转变的过程中给很多工程商带来了很大的困难，因为大部分工程商原来都是做模拟系统的，现在突然转换到IP后，很多人不知所措，因为他们还在用模拟的思路来做IP。针对这样一个实际情况，以及安防行业这样一个具体需求，我们打造出来符合安防监控要求的网电速联五件套，也就是“黄金组合4+1”!
另外，UTP7524GE-MX还拥有功能强大的管理软件，在简单易用的网页控制页面上，系统设备运行状态及指示一目了然，便于快速完成网络部署、故障处理的操作以及方便维护人员管理和配置。
小结
优特普网电速联7系全千兆模块化交换机UTP7524GE-MX定位安防专用，加入了端口可插拔、滤波电源接口、接口锁扣等人性化设计，采用了进口芯片、镀金PCB板、品牌电源等品质原材料，并配备web管理、QoS优先级、带宽控制等软件功能。58G超大背板带宽和24+4全千兆可插拔模块端口保证了上百路高清视频流的汇聚能力，还有推荐的“黄金组合4+1”更是我们常见的设备选型搭配参考标准;同时可支持网络存储、视频上墙、视频分析、备份存储等多业务动能。
附录：产品参数表
